圖像測量儀常見故障的維修與維護技巧

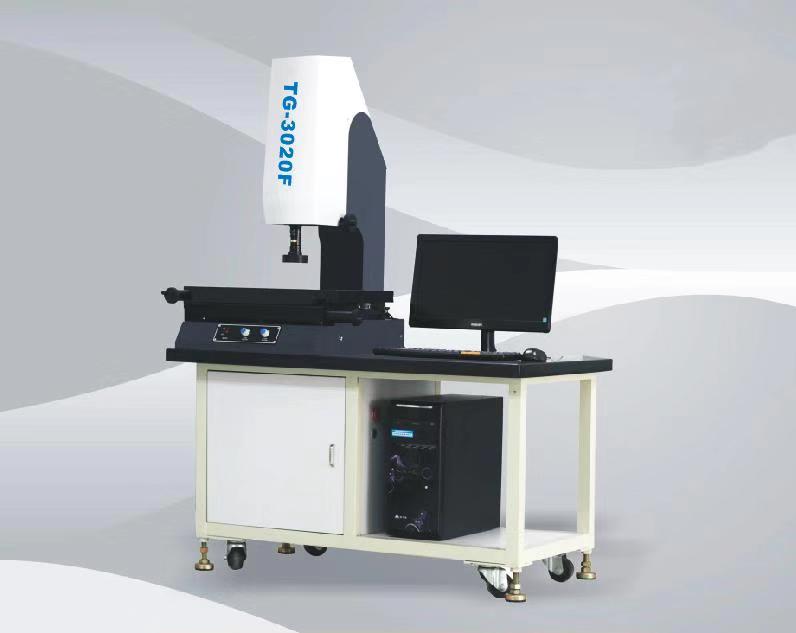

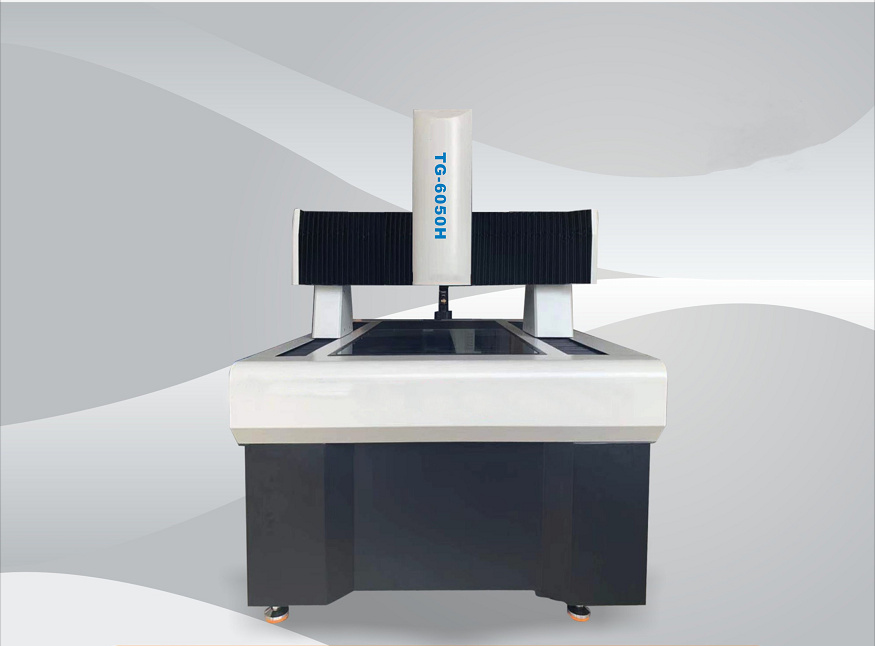

圖像測量儀是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器，廣泛應用于模具、螺釘、金屬、管件、橡膠、PCB、彈簧、五金、電子、塑料等領域。圖像測量儀在使用中容易遇到哪些故障？如何解決故障？如何保養影像測量儀，從而減少儀器故障？

圖像測量儀常見故障包括升降傳動故障、工作臺故障、投影屏故障、投影成像故障、圖像成像故障、電氣故障、電子故障和精度故障等。

1、起重傳動故障。常見的有升降時異響、無法上升、下降和下降感、彈跳和驅動時時空間隙大、無驅動微調、投影屏邊框松動等。

2.工作臺故障。一般容易出現光桿空轉、光桿傳動彈跳、摩擦傳動不順暢、工作臺運動噪音、工作臺運動停滯等情況。解決故障時，找出故障原因，然后對癥下藥。可以通過調整彈簧的螺絲松緊、更換軸承、重新加油、加潤滑油、更換光桿、調整或更換光桿支架等方式解決。

3.投影屏幕故障。當旋轉有噪音時，可以清理端面的雜質(如銹斑)，并用新的軸承更換定位軸承。摩擦力大時，松開鎖緊螺釘或改變摩擦旋轉。當旋轉不均勻時，更換新的盤架、摩擦輪、摩擦輪軸等。當投影屏幕的旋轉不計數時，可以擰緊角度摩擦機構，焊接信號線，連接連接器。

4.投影成像失敗。圖像模糊、暗區、黑斑、暗反差光等。可用于清洗物鏡、投影屏、工作臺玻璃、聚光器、反射鏡等。調整或更換燈絲。如果燈泡電源電壓過低，安裝總功率調節器。

5.圖像成像失敗。黑屏顯示時，可以檢查電源線是否連接，電源電壓等。，并將顯示器的信號線插緊。如果任何部件損壞，您需要更換監視器或標線發生器。當物鏡變焦時十字線與跟蹤點偏離較大時，重新調整鎖芯柱的螺絲或更換鎖芯柱。當被測工件一側有陰影時，調整攝像頭或玻璃四角的螺絲，將工件拉直。

6.電氣故障。常見故障包括燈泡不亮、軸流風機不旋轉、燈泡易燒、保險絲易燒、變壓器過熱損壞等。

7.電子故障。如果電箱的按鈕出現故障，系統可以隨時清洗更換口罩；如果軸不算，可以換滑座或者OP板或者整把尺子，重新連接信號線，換主板等。如果數碼管缺少筆畫，需要更換或修理。

8.精度故障。包括a.x.y軸精度不準確、兩坐標測量精度差、角度指示誤差大、不同平面測量誤差大等。對于此類故障，應注意校正和調整。

想要圖像測量儀故障少，平時要注意儀器的維護。儀器的存放環境非常重要，應放置在干凈干燥的室內，避免光學部件表面發霉、金屬部件生銹、灰塵雜物剝落等。保持表面清潔，不要用手觸摸，經常清洗。
